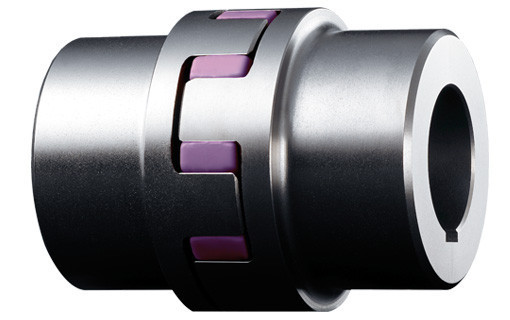

Серпімді муфталар ROTEX 38

Муфталар айтарлықтай айналу моменттерін беру кезінде шағын өлшемдерімен, салмағы аз және төмен бұрылу моменттерімен ерекшеленеді. Муфтаны жоғары дәлдікпен өңдеу, оның жұмыс сипаттамаларына оң әсер етеді және қызмет ету мерзімін айтарлықтай арттырады.

СИПАТТАМАЛАРЫ

• GG ст. доғал, шойыннан жасалған, бұрғылаусыз
• Сақиналы тісті 98 Sh T-PUR, күлгін
• Біліктерді қосуға арналған муфта, қозғалтқыштың біркелкі жұмыс істемеуінен туындаған бұралмалы тербелістерді бәсеңдету және соққы жүктемелерін азайту арқылы айналу моментін беру
• Осьтік штепсельдік қосылым, орнату оңай, техникалық қызмет көрсетуді қажет етпейді, визуалды тексеру оңай, үзілуге төзімді
• Температура диапазоны -40°C-тан +100°C-қа дейін, макс. температура +120°C дейін
• Макс. сәт 70 000 Нм
• Қосылатын біліктердің осьтік, радиалды және бұрыштық жылжуын өтейді
• Жартылай муфталар бөлшектелген түрде орындалуы мүмкін
• Қоймадан кең ассортимент:

- H7 қону саңылауына төзімділік, DIN 6885/1 (JS9) сәйкес кілт жолы

- DIN және SAE бойынша саңылаулы жалғауға арналған тесіктер

- Конустық және дюймдік тесіктер

• Жарылыс қауіпсіздігі бойынша еуропалық 94/9/ЕО стандарттарына сәйкес келеді
• Сақиналы тісті берілістің әртүрлі қаттылықтары



ТІСТІ САҚИНАЛАР T-PUR

ROTEX муфталарының сақиналы берілістерінің инновациялық T-PUR материалы тұтастай алғанда айнымалы айналу жылдамдығында, айналу бағытын өзгертуде және сонымен қатар жеткілікті кең температура диапазонында жетектің жұмысын айтарлықтай жақсарта алады! Және бұл - барлық оң қасиеттерді сақтай отырып, ең алдымен стандартты полиуретаннан жасалған тәждер сияқты демпферлік. Жаңа сақиналы тісті қоршаған ортаның тұрақты температурасы -50° C-тан +120° C-қа дейін (бұрын стандартты -30° C-тан +90° C-қа дейін) қолдануға болады. Айтарлықтай (!) ұзартылған қызмет ету мерзімі жабдыққа қызмет көрсетудің қызмет көрсету аралығын айтарлықтай қысқартуы мүмкін, бұл шығындардың төмендеуіне әкеледі. Стандартты пішінді сақиналы берілістердің жаңа T-PUR материалы стандартты өлшемдегі 14-тен 90-ға дейінгі ROTEX муфталарында қолданылады (1-сурет). 100 муфтаның стандартты өлшемінен жаңа T-PUR материалынан жасалған қос DZ элементі ұсынылады (2-сурет). Жаңа DZ элементі 64 Sh D қаттылығымен де қол жетімді. Осылайша, жаңа материалдың қаттылығы 92 Sh A-дан 64 Sh D-ге дейін болуы мүмкін.

ATEX СТАНДАРТЫ

Муфта тиісті сынақтардан өтті және 2G/2D санатының құрамдас бөлігі ретінде 94/9/EC (ATEX 95) стандартына сәйкес сертификатталған, сондықтан 1, 2, 21 және 22 аймақтардың қауіпті орталарында пайдалануға жарамды.
