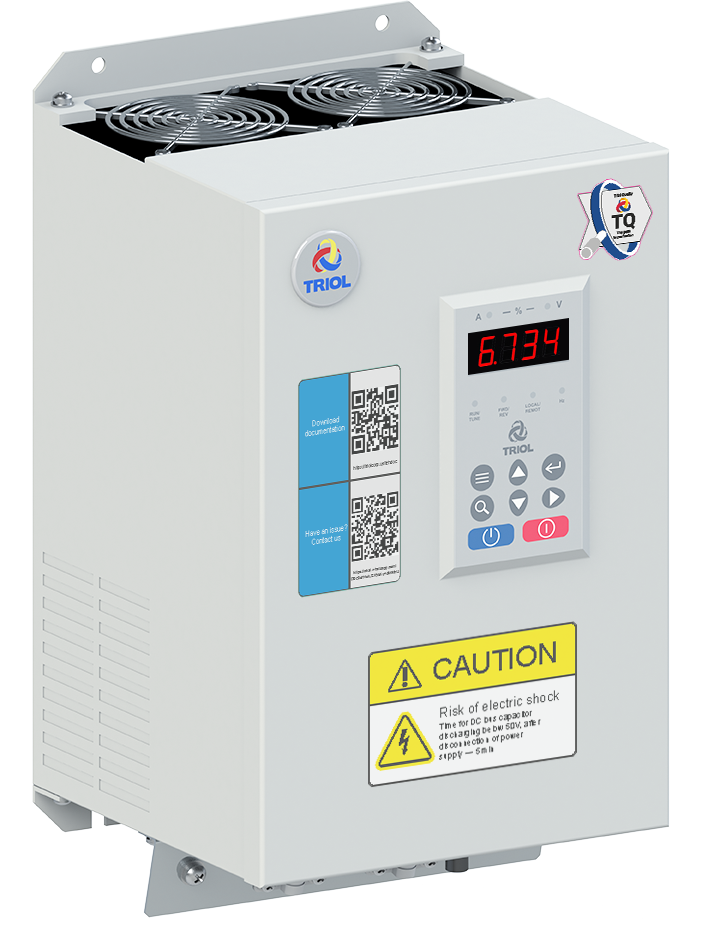

Низковольтный преобразователь частоты серии Триол АТ24 линии LE

Цену уточняйте

+7 (707) 905-19-91
Алексей, инженер по продажам
  • +7 (705) 496-97-23
    Томас, ведущий инженер-электронщик
  • +7 (777) 025-41-50
    Айдын, ведущий инженер-механик
  • +7 (705) 669-22-17
    Данияр, инженер-электромеханик
возврат товара в течение 14 дней по договоренности
Низковольтный преобразователь частоты серии Триол АТ24 линии LE
Под заказНизковольтный преобразователь частоты серии Триол АТ24 линии LE
Цену уточняйте
+7 (707) 905-19-91
Алексей, инженер по продажам
  • +7 (705) 496-97-23
    Томас, ведущий инженер-электронщик
  • +7 (777) 025-41-50
    Айдын, ведущий инженер-механик
  • +7 (705) 669-22-17
    Данияр, инженер-электромеханик
Описание
Характеристики
Информация для заказа

Низковольтный преобразователь частоты серии Триол АТ24 линии LE — специальное решение, которое обладает преимуществами уникальных алгоритмов векторного управления. Линия LE выполнена на базе ПЧ А24 линии UC с установленным набором необходимых блоков расширения и специализированным программным пакетом. Линия LE обеспечивает безопасную и надежную работы лифтового оборудования и обладает расширенными функциональными возможностями для современных лифтов. Преобразователь частоты АТ24 линии LE предназначен для управления синхронными и асинхронными, редукторными и безредукторными подъемными лебедками мощностью от 5,5 кВт до 30 кВт напряжением 380...480 В. Программируемые входы и выходы преобразователя частоты и блоков расширения позволяют сконфигурировать его для работы с любыми типами станций управления.

Характеристики

Входные параметры питания

Входное напряжение, В

3х380 / 3х480 (-15 % ...+15 %)

Выходная частота, Гц

50 / 60 (-5 %...+5 %)

Выходные параметры питания

Выходной ток, A

7,8 … 60

Выходная частота, Гц

0…400

Дискретность задания частоты, Гц

0.1

Интервал ускорения / торможения , с

1…4000

Характеристика перегрузки

Номинальный режим: 150% номинального тока ПЧ в течении 60 сек. или 200 % номинального ПЧ в течении 3 сек

КПД, %

98

Управление электродвигателем

Методы управление

Векторное управление в разомкнутом контуре Векторное управление в замкнутом контуре;

Скалярное управление соотношением напряжение/частота (В/Гц) (5 точек)

Частота ШИМ базовая\диапазон регулирования кГц.

8\1,5…10

Диапазон скорости

1:100 в разомкнутой системе

1:1000 в замкнутой системе

Точность поддержания скорости (статическая)

± 10 % номинального скольжения двигателя в разомкнутой системе

± 0,1 % номинального скольжения двигателя в замкнутой системе

Точность поддержания момента

± 10 % номинального момента в разомкнутой системе

± 5 % номинального момента в замкнутой системе



Торможение

Частотное

Выбегом

Ускорение / замедление

S-образный темп, линейная (по 3 точкам)

Интерфейс

Световая сигнализация

“Готовность”; “Работа”; “Авария”, “Wi-Fi”

Управление

Управление по Wi-Fi через встроенный веб интерфейс, пульт ОР24-В\пульт ОР24-S (опционально)

Цепи управления

Пользовательское питание

Постоянное напряжение

10 В, не более 50 мА

24 В, не более 200 мA

Количество дискретных входов

6 (NPN\PNP)

Дискретные входы

6 программируемых дискретных входов
1 импульсный дискретный вход (до 50 кГц.)
1 вход безопасного отключения момента (STO)

Тип дискретного входа

24 В

Количество релейных выходов

2

Характеристики релейных выходов

250 В, 2 A

Дискретные выходы

1 дискретный выход типа «открытый коллектор», 24 В, ток 100 мА коллектором

Количество аналоговых входов

2

Тип аналогового входа

0…10 В

4…20 мА

Программный выбор режима работы каналов

Количество аналоговых выходов

2

Тип аналогового выхода

0…10 В

4…20 мА

Программный выбор режима работы каналов

Вход внешнего питания

24 В (-15%...+15%)

Передача данных

Физический интерфейс

2 проводной RS-485 для Modbus

Тип протокола данных

Modbus RTU

Передача данных

19200 бит\сек по умолчанию

1200,2400,4800,9600,19200,38400 бит\сек

Формат данных

8 бит, 1 стоп бит, четности нет

Количество адресов

1…255 для Modbus

Тип доступа

Slave

Беспроводная связь Wi-Fi 2,4…2,5 ГГц.

Защиты

Защита по питанию

Потеря фазы

Неправильное чередование фаз

Повышенное напряжение сети

Пониженное напряжение сети

Дисбаланс напряжения (не более 3%)

Защита двигателя

Перегрузка

Неполная загрузка

Потеря фазы

Дисбаланс токов

Обрыв цепи энкодера

Обрыв цепи тормозного резистора

Защита преобразователя

Перегрузка

Перегрев силовых ключей

Перегрев внутреннего отсека ПЧ

 МТЗ (максимальная токовая защита)

Отключение по аварии силового ключа

Тип изоляции

Гальваническая развязка

Сопротивление изоляции

> 1 MОм

Конфигурация преобразователя

Тормозной ключ

Встроенный

Дроссель ЗПТ

Встроенный в ПЧ мощностью от 90 кВт

Соответствие ЭМС (МЭК IEC\EN 61800-3

кат. С3

Конструкция

Степень защиты

IP20

Материал корпуса

Металл

Тип охлаждения

Воздушное, принудительное

Тип установки

Навесной

Облуживание

Одностороннее

Ввод кабельных линий

Снизу

Условия эксплуатации

Условия размещения

Внутри помещения

При отсутствии летучих паров агрессивных химических веществ и пыли

Температура эксплуатации без снижения номинальных характеристик

-25…+40 °C (+55°C со снижением мощности)

Температура хранения

-40…+70 °C

Относительная влажность, %

От 5 до 90%

Без выпадения конденсата

Высота эксплуатации, м

До 1000 м – на номинальной мощности

1000 … 4000 м – с уменьшением мощности



Основные атрибуты
Производитель Triol
Страна производительРоссия
Степень защиты IP20
