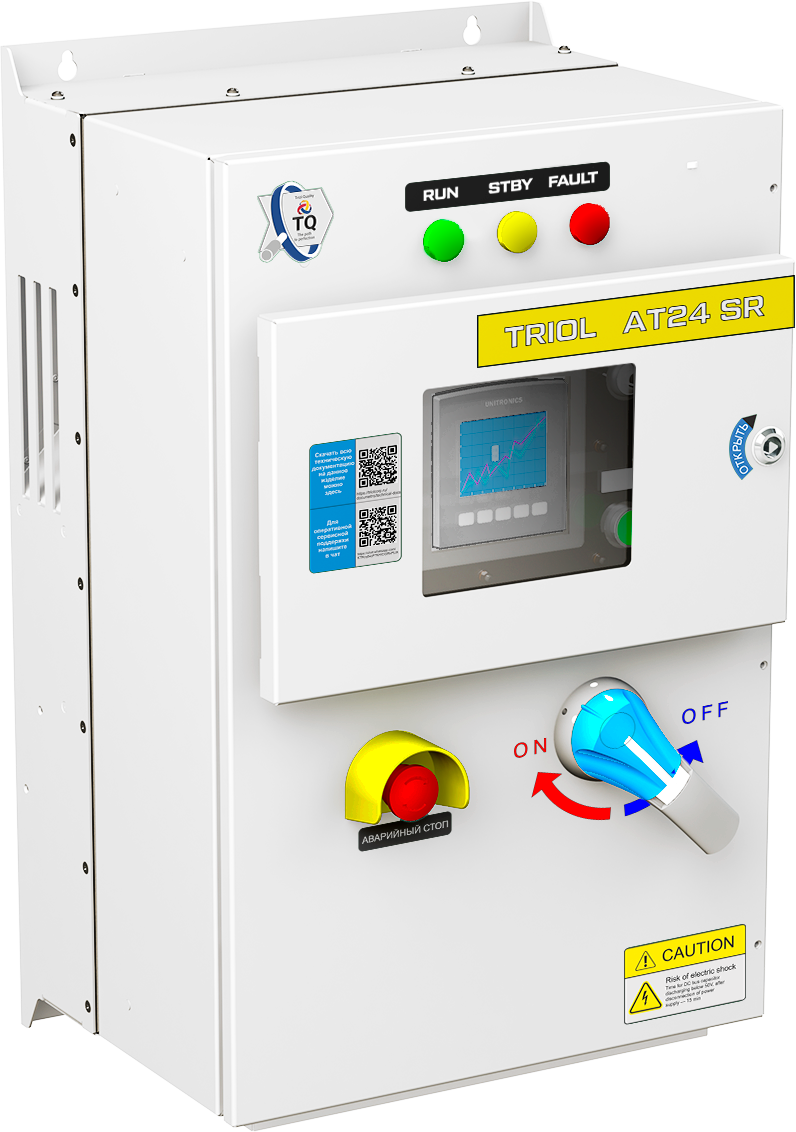

Низковольтный преобразователь частоты Триол серии АТ24 линии SR
Цену уточняйте
- +7 (705) 669-22-17Данияр, инженер по продажам
Низковольтный преобразователь частоты Триол серии АТ24 линии SR – Преобразователь частоты серии АТ24 линии SR — специально разработанное решение для управления технологическими процессами добычи нефти с помощью штанговых глубинных насосов (ШГН). АТ24 линии SR обеспечивает безопасность эксплуатации благодаря блокировке от несанкционированного запуска насоса и внесения изменений в ключевые настройки системы, а также световое и звуковое оповещение персонала перед запуском насоса в работу. Преобразователь частоты серии Триол АТ24 линии SR предназначен для управления асинхронными электродвигателями специального назначения мощностью от 5,5 кВт до 75 кВт напряжением 380/480 В.
Характеристики
Входные параметры питания |
|
Входное напряжение, В |
3х380 / 3х480 (-15 % ...+15 %) |
Выходная частота, Гц |
50 / 60 (-5 %...+5 %) |
Выходные параметры питания |
|
Выходной ток, A |
11… 145 |
Выходная частота, Гц |
0…400 |
Дискретность задания частоты, Гц |
0.1 |
Интервал ускорения / торможения , с |
1…4000 |
Характеристика перегрузки |
150 % номинального выходного тока ПЧ в течении 60 сек |
КПД, % |
98 |
Управление электродвигателем |
|
Методы управление |
Векторное управление в разомкнутом контуре Векторное управление в замкнутом контуре; Скалярное управление соотношением напряжение/частота (В/Гц) (5 точек) |
Частота ШИМ кГц. |
1,5…10 |
Диапазон скорости |
1:100 в разомкнутой системе 1:1000 в замкнутой системе |
Точность поддержания скорости (статическая) |
± 10 % номинального скольжения двигателя в разомкнутой системе ± 0,1 % номинального скольжения двигателя в замкнутой системе |
Точность поддержания момента |
± 10 % номинального момента в разомкнутой системе ± 5 % номинального момента в замкнутой системе
|
Торможение |
Частотное Выбегом |
Ускорение / замедление |
S-образный темп, линейная (по 3 точкам) |
Интерфейс |
|
Световая сигнализация |
“Готовность”; “Работа”; “Авария”, “Wi-Fi” |
Управление |
Управление по Wi-Fi через встроенный веб интерфейс, пульт OP24-В/ Пульт OP24-S (опционально) |
|
Скважинный контроллер с 3,5´ или 7´с сенсорным дисплеем |
Цепи управления |
|
Пользовательское питание |
Постоянное напряжение 10 В, не более 50 мА 24 В, не более 200 мA |
Количество дискретных входов |
6 (NPN\PNP) |
Дискретные входы |
6 программируемых дискретных входов |
Тип дискретного входа |
24 В |
Количество релейных выходов |
2 |
Характеристики релейных выходов |
250 В, 2 A |
Дискретные выходы |
1 дискретный выход типа «открытый коллектор», 24 В, ток 100 мА коллектором |
Количество аналоговых входов |
2 |
Тип аналогового входа |
0…10 В 4…20 мА Программный выбор режима работы каналов |
Количество аналоговых выходов |
2 |
Тип аналогового выхода |
0…10 В 4…20 мА Программный выбор режима работы каналов |
Вход внешнего питания |
24 В (-15%...+15%) |
Передача данных |
|
Физический интерфейс |
2 проводной RS-485 для Modbus |
Тип протокола данных |
Modbus RTU |
Передача данных |
19200 бит\сек по умолчанию |
1200,2400,4800,9600,19200,38400 бит\сек |
|
Формат данных |
8 бит, 1 стоп бит, четности нет |
Количество адресов |
1…255 для Modbus |
Тип доступа |
Slave |
Беспроводная связь Wi-Fi 2,4…2,5 ГГц. |
|
Защиты |
|
Защита по питанию |
Потеря фазы Неправильное чередование фаз Повышенное напряжение сети Пониженное напряжение сети Дисбаланс напряжения (не более 3%) |
Защита двигателя |
Перегрузка Неполная загрузка Потеря фазы Дисбаланс токов Обрыв цепи энкодера Обрыв цепи тормозного резистора |
Защита преобразователя |
Перегрузка Перегрев силовых ключей Перегрев внутреннего отсека ПЧ МТЗ (максимальная токовая защита) Отключение по аварии силового ключа |
Тип изоляции |
Гальваническая развязка |
Сопротивление изоляции |
> 1 MОм |
Соответствие ЭМС (без дополнительного фильтра) |
МЭК (IEC)/EN 61800-3 для категорий применения С3 |
Конфигурация преобразователя |
|
Автоматический выключатель |
Встроенный |
Дроссель ЗПТ |
Встроенный в ПЧ мощностью от 15 кВт 5,5…11 кВт – опция, встраиваемый |
Сетевой дроссель |
Опция, встраиваемый вместо дросселя ЗПТ |
Тормозной ключ |
Встроенный до 30 кВт Свыше 30 кВт – опция, встраиваемый |
Фильтр ЭМС |
кат. С2 (опция, встраиваемый) |
Дополнительное покрытие печатных плат |
Опция |
GSM\GPRS роутер |
Опция, встраиваемый |
Конструкция |
|
Степень защиты |
IP55 |
Материал корпуса |
Металл |
Тип охлаждения |
Воздушное, принудительное |
Тип установки |
Навесной |
Облуживание |
Одностороннее |
Ввод кабельных линий |
Снизу |
Условия эксплуатации |
|
Условия размещения |
Внутри помещения При отсутствии летучих паров агрессивных химических веществ и пыли |
Температура эксплуатации без снижения номинальных характеристик |
-40…+50 °C |
Температура хранения |
-50…+70 °C |
Относительная влажность, % |
От 5 до 90% Без выпадения конденсата |
Высота эксплуатации, м |
До 1000 м – на номинальной мощности 1000 … 4000 м – с уменьшением мощности |
Основные атрибуты | |
---|---|
Производитель | Triol |
Страна производитель | Россия |
Степень защиты IP | 54 |
